華碩H61M-K rve1.03 不開機
作者: 佚名  日期:2024-06-02 07:23:18   來源: 本站整理

 故障現象：上電掉電，有時不上電。維修流程
1.對全板供電打值，未發現有供電短路。
2.上電測量直接測量發現沒有CPU供電，根據時序向前反推分別測量，內存，橋供電，總線供電。

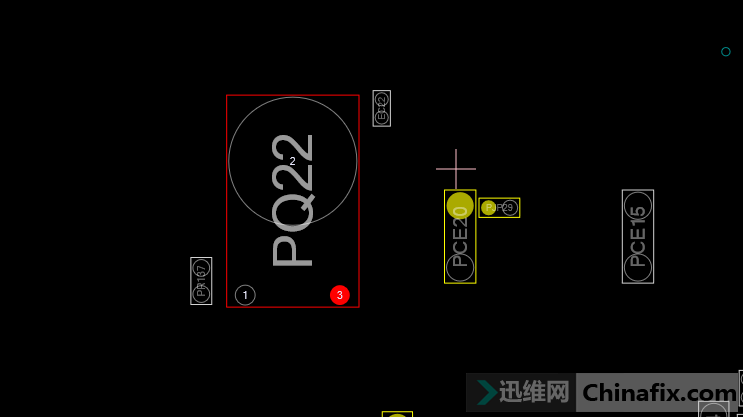

3.示波器測量PQ22,PQ23無輸出 如圖
華碩H61M-K rve1.03 不開機



華碩H61M-K rve1.03 不開機



4.根據點位圖走線來到了PU10，是運算放大器LM358電路。分別測量LM358的引腳測量其供電，接地正常。根據點位繪制電路分析，S0供電產生，先產生1.8VFSR
其由LM358構成的電壓跟隨電路，測量其5Pin電壓為0，其應該是+3VSB經過電阻分壓產生1.6V左右，仔細觀察發現周圍電阻有腐蝕,PR154-10K電阻另一端接+3VSB焊盤損壞。直接飛線解決。跑碼亮機。（附件是畫的分析圖紙，供參考）
華碩H61M-K rve1.03 不開機

華碩H61M-K rve1.03 不開機


5.修復出電壓，亮機。  H61M-K RVE1.03.pdf (123.38 KB, 下載次數: 0)
