 　　機器型號：聯想Y470

　　故障現象：插電大短路、電流5A、筆記本無法開機

　　維修方法/過程：

　　接修一臺聯想Y470筆記本，外面用一張紙包著一個芯片，一看是橋：BD82HM65 SLJ4P，用戶說是給另一家電腦店修過了，說沒修好要換主板才行，所以拿給我看看能不能修好，橋是從機子上拆下來的原橋，壞的幾率是99%。紙條上是這樣寫的。

　　從文字分析一開始肯定是大短路，因為適配器一閃一閃保護起來，這種大短路一般不會燒橋，大電流直接從某個公共點的電容流到GND了，橋的燒壞很有可能是后來修壞的，而如果維修過程中把CPU和橋共用的電壓總線供電給弄高了那么CPU也不能幸免于難，如果真是這樣的話那維修成本就太高了。

　　好了，直接進入主題，先翻下以前的Y470 Y471的維修備忘錄：

　　2016年6月24日板號 QIQY2 LA-6884P Rev 1.0 2011-05-13

SR0CH I5 2450M PGA 2.5-3.1/3M
DDR3 4G (2G*2
BD82HM65 SLJ4P
216-0810001 HD6730M 生產日期：1133 獨顯四周8顯存
U36 EC KB930QF A1
U38 ECROM 25L1005A
U5 BIOS 25Q32BVSIG

　　陳思強羽毛球球友外號：大師兄，開不了機，插電馬上大電流超過5A，經測是公共點大短路，PQ301燙手，拆下量是好的，PQ302(4459 6.5A 30V P-MOS)擊穿,更換個(FDS9435A 5.3A 30V 單P-MOS)，用10V 2A燒機，燒機時把PR302拆除，發現JLVDS1附近的一個電容燙手，C524，4.7U_0805_25V6-K，拆下量果然是短路了，更換個，修復。待機電流上電一瞬是0.024，馬上到0.021，電流到1.4A時顯示，后穩定電流1.6。大概位置看高清圖：

　　2017年3月12日，遠華電腦，插電馬上大電流超過5A.

　　板號 PIQYO LA-6881P Rev 1.0 2011-02-14

　　DDR3 4G*1 雙面16片 RAMAXEL 記憶科技(深圳)有限公司旗下的內存品牌

SR0DN i3 2350m 2.3G
BD82HM65 SLJ4P
N12P-GT-A1 1138A1
U36 EC KB930QF A1
U38 ECROM 25L1005A
U5 BIOS 25L3206E

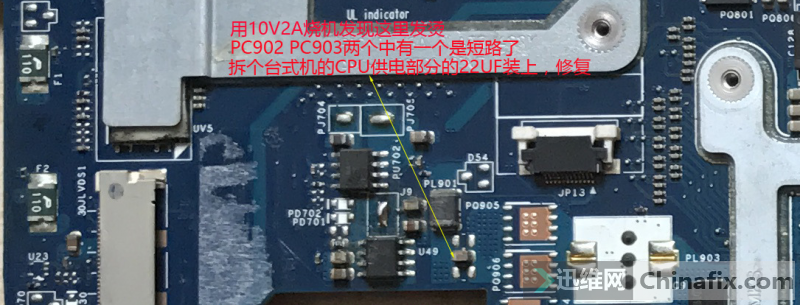

　　這個板和上一個的獨顯芯片不同，其它元件位置號基本一樣，這次不是簡單的C524問題，因為這電容已經被上家拆去了(秋池電腦)，PQ302(AO4409 SOP-8 MOS場效應管 P溝道 30V15A)擊穿，用10V2A燒機發現這里發燙，PC902 PC903兩個中有一個是短路了，10UF 25V的貼片電容，拆個臺式機的CPU供電部分的22UF裝上，修復。這時的待機電流是0.019很標準。觸發電流到1.5A左右亮機。位置看圖示：

　　從這里開始是今天的維修內容，大概的硬件情況如下：

　　板號 PIQYO LA-6881P Rev 1.0 2011-02-14

SR04J i3 2330M 2.2G
DDR3 2G*2 三星雙面8片
750G西數

　　其它元件同上，PQ302(4459 6.5A 30V P-MOS)擊穿，打算更換個(FDS9435A 5.3A 30V 單P-MOS，我以前買了500個)，但是現在暫時不裝上去，因為燒機時可以隔開前級，等解決好公共點大短路后再裝上去。C524已經被上家撬掉了，焊盤上橋右下角少一個0歐姆電阻，這個是從以前的圖中仔細看發現的，有可能是上家做的手腳。

　　用10V2A燒機電流并不是5A大電流了，400mA左右，這下有點難辦了，發現C922 330UF 2.5V有點溫度，這是不正常的，平時固態電解電容在合理的耐壓范圍是不可能有溫度感覺出來的，用表一測果然電壓有9.7V，是+1.05VS出問題，這樣的話CPU和橋都被高壓燒壞了。(這電壓也到顯卡的，估計顯卡也壞了，后來發現顯卡不是這個供電，沒事)，能夠量到9.7V電壓肯定想到的是上管擊穿10V燒機電壓直接走下來喂！來到電路圖的這里：

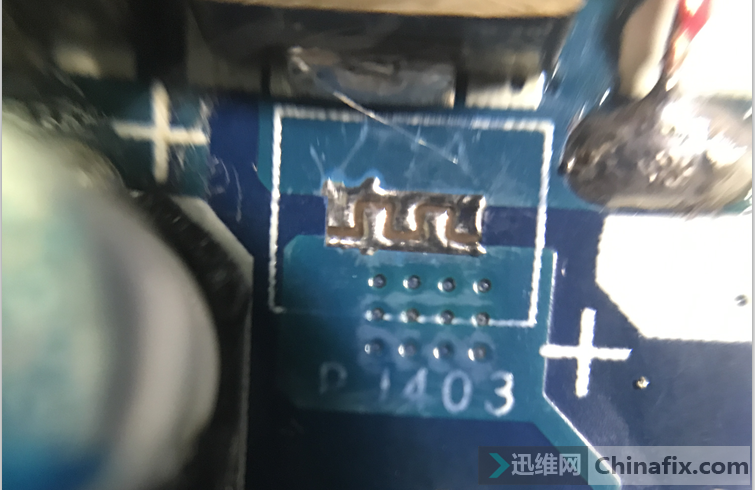

　　PQ701 AO4406A擊穿，換。這時再燒機就沒有電流了，解決了公共點問題后就接上剛才的PQ302用可調電源試機，19V輸入，電流100mA左右，這個待機電流也太大了。先測量3 5V的待機供電，果然一個是0.74V 一個是1.48V都不正常，同時斷開PJ403 +5VALWP PJ402 +3VALWP時，+5VALWP和+3VALWP電壓正常，接上PJ402電壓也有3.3V，證明3.3V的后級沒問題，這時的待機電流是0.019A很標準。

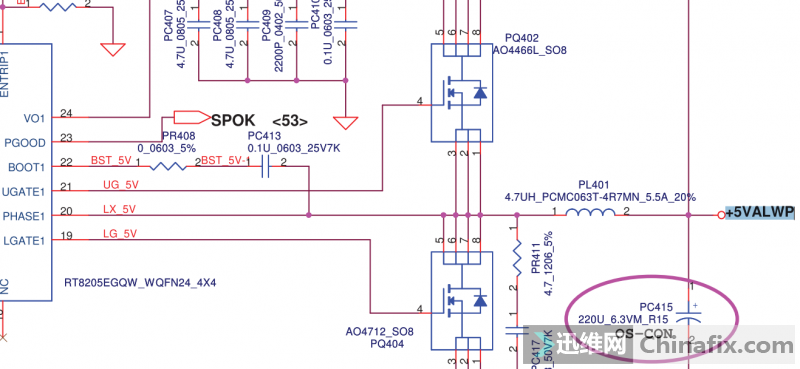

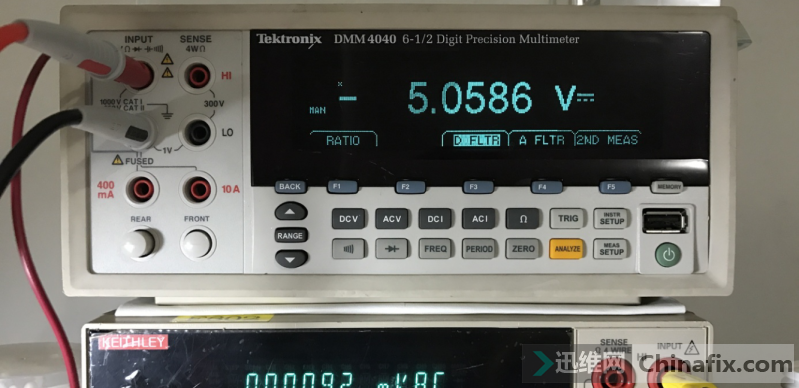

　　接上PJ403 5V變成1.48V 3.3V變成0.74V，證明5V后級有短路或電容不良，用5V 2A燒機發現后級并無短路，換電容PC415 220UF 6.3V，不行。加焊51125不行，示波器測發現5V的下管G極只有178Hz左右不正常，3V的下管G極有21KHz左右正常，上管同樣的情況，0-24V左右的波。萬用表測量+5VALWP電壓是準的：

　　但是用示波器就發現問題了：

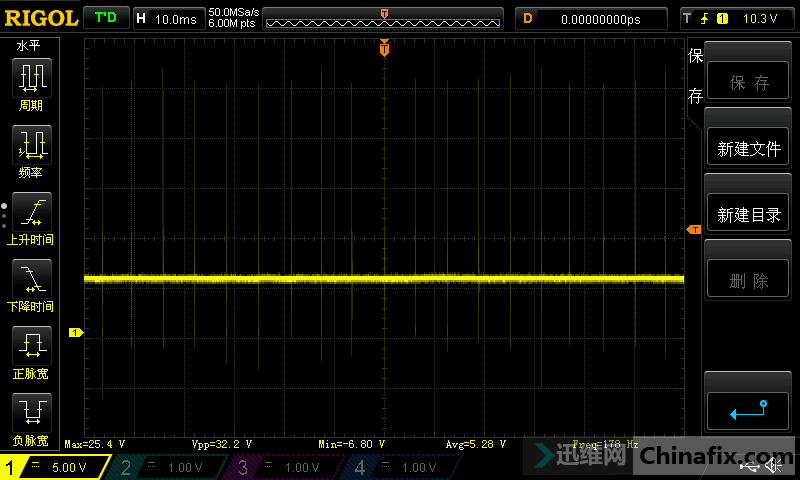

　　5V上管G極波形頻率不夠只有178Hz左右不正常

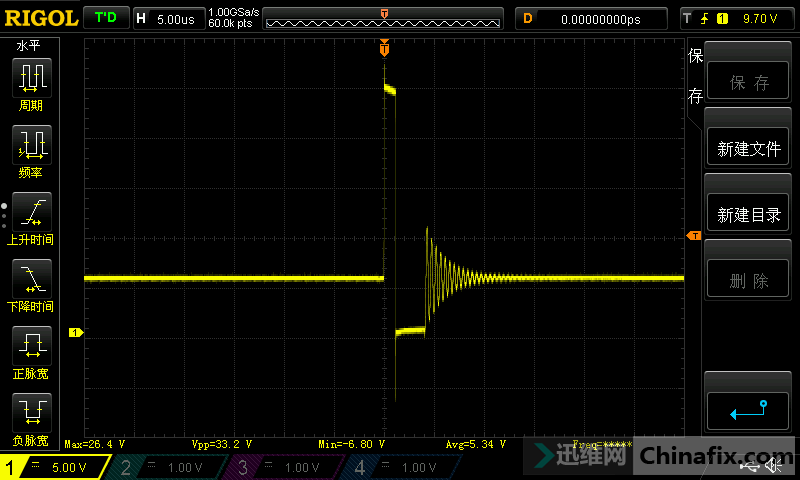

　　拉寬后看單個是這樣，挺標準的跳脈沖式PWM。

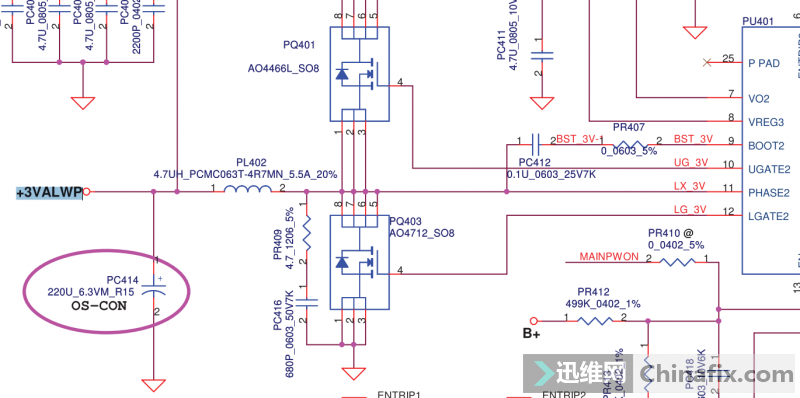

　　萬用表測量+3VALWP電壓是準的：

　　用示波器測上管G極：

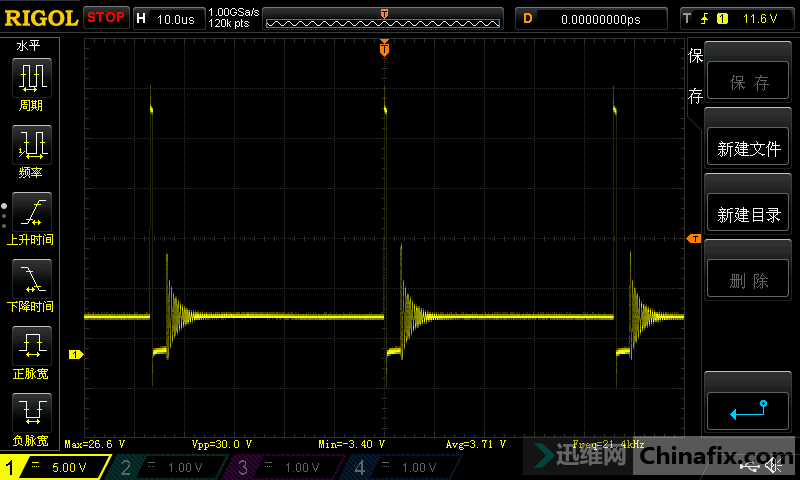

　　3.3V上管G極波形頻率21KHz左右算正常

　　拉寬后看單個是這樣，挺標準的跳脈沖式PWM

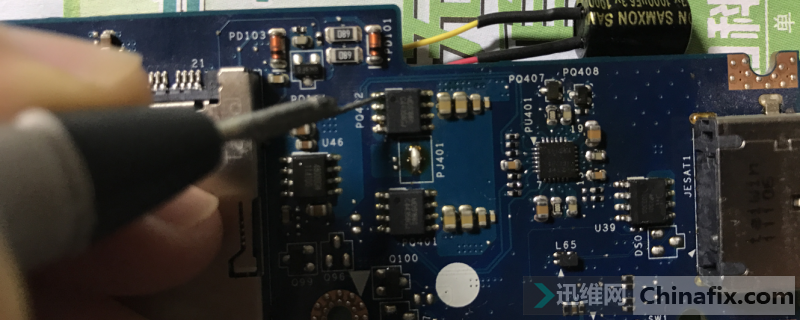

　　經分析極有可能是芯片TPS51125(板上原芯片是51125，電路圖上是RT8205，一樣的，可以互換)不良引起，換芯片后還是一樣的效果，看來不是芯片的問題。后來又發現表筆觸碰PQ407的G極時，3 5V電壓輸出就會變正常，不正常的時候會一直有高頻噪音，可調電源顯示的電流是120mA左右，查PQ407，不正常時D極為0.7V，正常情況下要么是0V要么是4.16V才對，換PQ407后一樣不行，換PQ408也不行，恢復原樣。把PQ407拆除不裝了，每次上電都可以正常的出3 5V了，這時5V上管G極波形頻率227KHz左右正常了，3.3V上管G極波形頻率21KHz左右正常沒變，原TPS51125是好的。

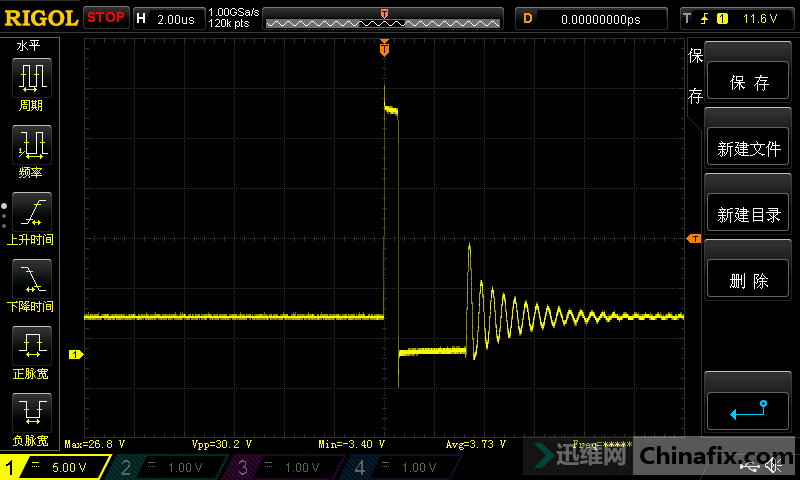

　　5V上管G極不正常時的波形是這樣的，很亂，我分析是因為不斷的接收開啟和關斷信號造成，處理的方法是把開啟信號穩定下來。

　　拆除PQ407不裝就是去除ACPRN和EC_ON的干擾，讓3 5V的PWM輸出保持正常。當5V的電壓穩定下來后，上管G極(PQ402)的波形應該是這樣，頻率227KHz左右。

　　修到這里算是把待機3 5V修好了，下一步就輪到把橋裝上去了，橋還是用客戶原來的橋，裝上后待機電流0.026A算正常，沒裝橋前32.768是不起振的，裝上后測量標準的32.768KHz出來了。

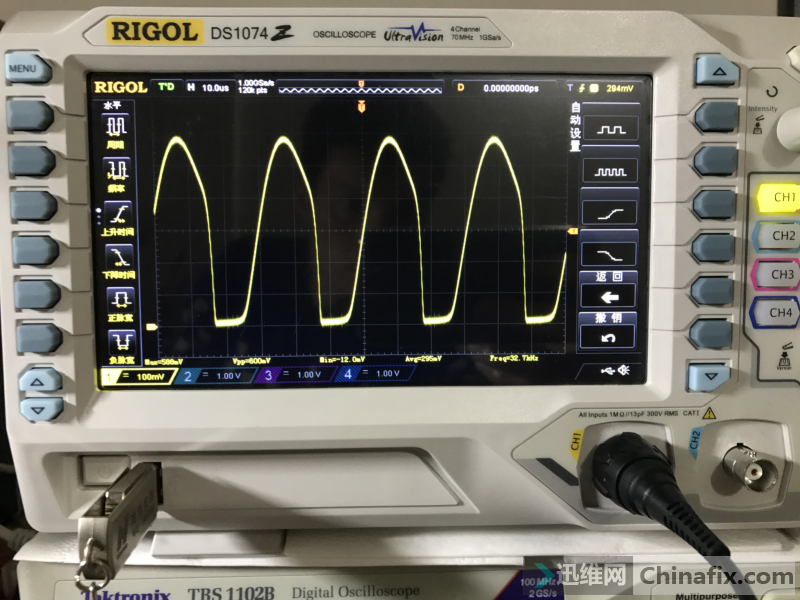

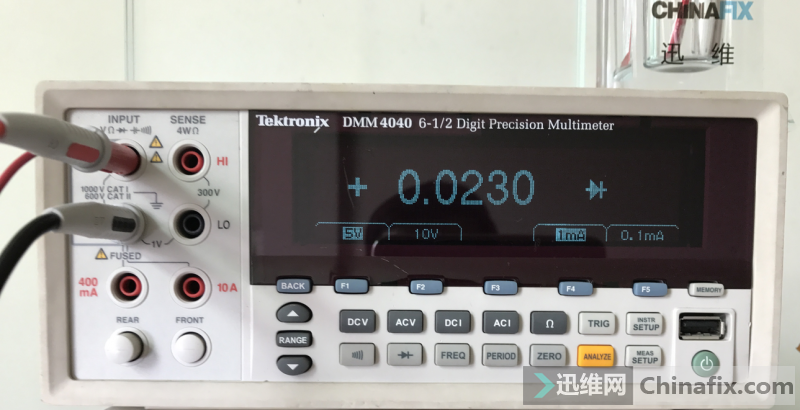

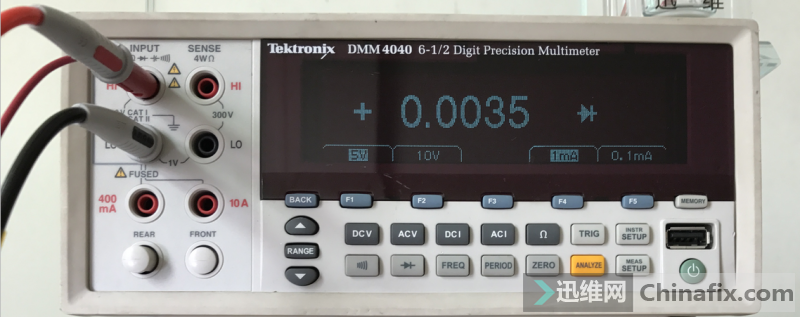

　　可以觸發，電流到0.6A，內存供電1.57V正常，兩相的獨顯供電+VGA_CORE有0.92V正常，PL601上測+VCCSAP無電壓，PL502上測+1.8VSP有1.8V正常，PL701上測+1.05VS_VCCPP無電壓，PU701(A5=DD RT8209BGQW RT8209AGQW)的開啟是SUSP#由EC發出正常高電平，已經有2.7V，換個RT8209(A5=DF)不裝CPU時電壓有了1.08V正常，不裝CPU時電感后端的二極體值是0.023，裝上CPU后二極體值是0.003 (我換了個好的CPU上去測量是0.01左右的二極體值)原CPU有99%的幾率被高壓燒壞。裝上CPU后測得此電壓是1.056V，很標準。

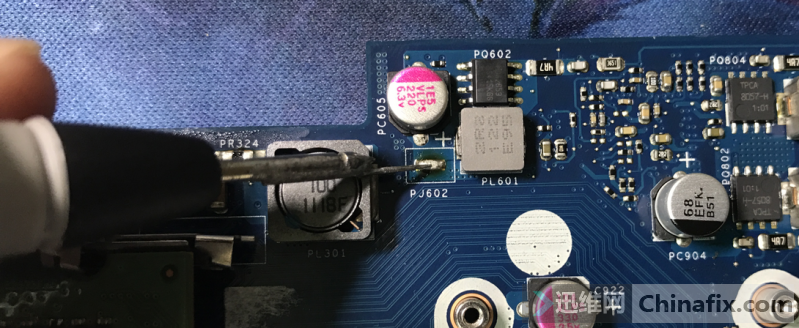

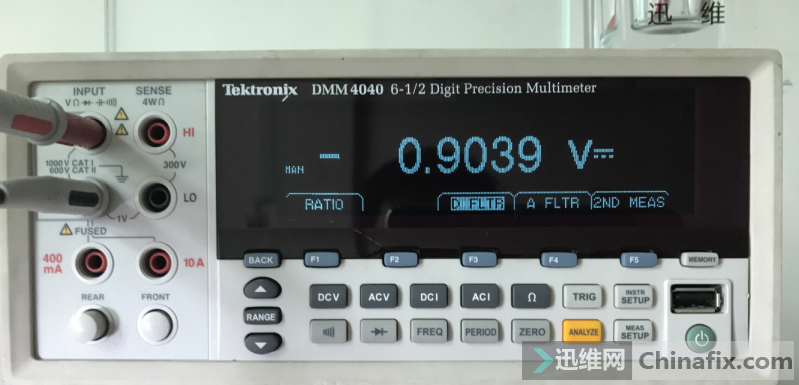

　　有了正常的+1.05VS_VCCPP以后，PU701就會發出高電平的PG信號：VCCPPWRGOOD，送給PU601作為開啟+VCCSAP的信號，這時測PL601上電壓已經有了標準的0.9V，至此除了CPU核心供電和集顯供電之外，其它電壓都已經出齊了。

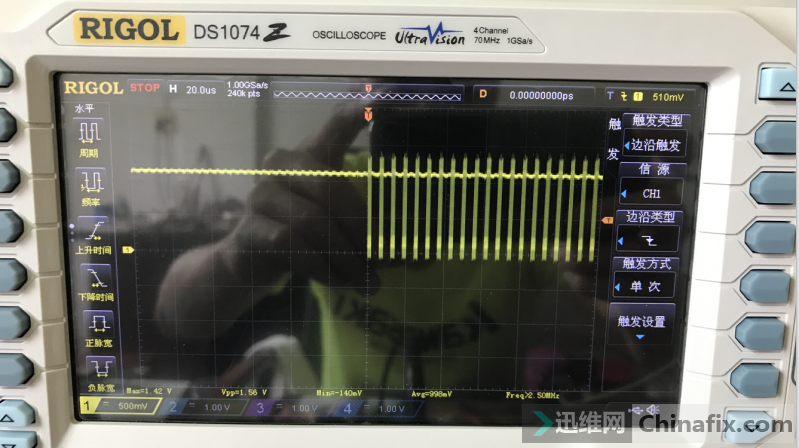

　　下面的工作就到換橋和換U了。換橋，待機一樣的0.026A正常，電流一樣到0.6A左右，CPU供電無，PU901 ISL95831 7腳 VR_ON 3.3V正常，換U也是一樣的效果，量一下SVID看看，先測量芯片4腳SVID_SDA：

　　拉寬后看到每個段是這樣：

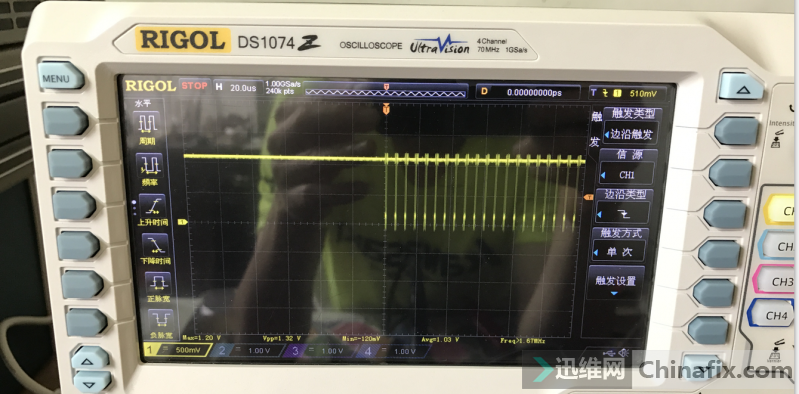

　　再測量芯片6腳SVID_SCLK：

　　拉寬后看到每個段是這樣：

　　很標準的時鐘味道。

　　再測量芯片5腳SVID_ALERT#：

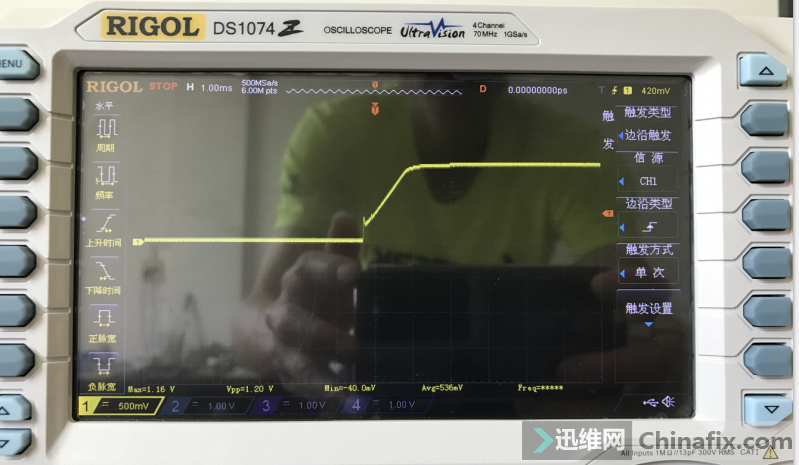

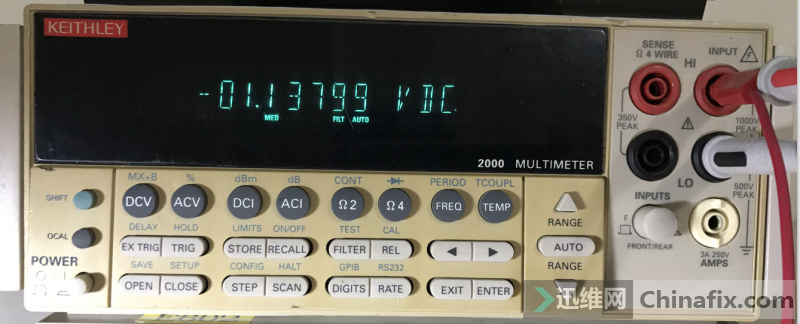

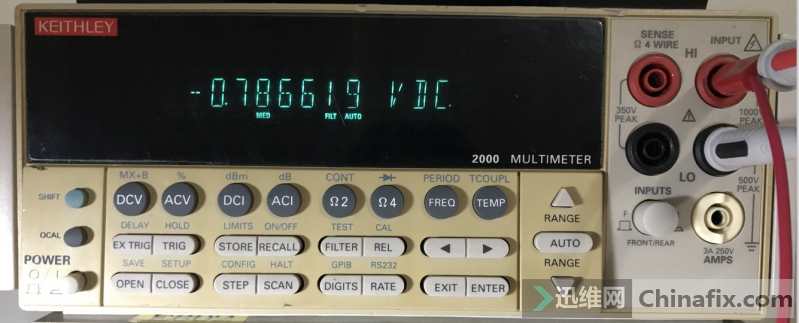

　　從觸發后就一直處于高電平1.07V的狀態，不正常，正常是應該有下拉的動作的，從以上波形分析應該是有了SVID的動作，至于是否有效未知，刷BIOS看看，刷完BIOS效果一樣，拆除95831芯片24腳PROG1上連接的PR943 590_0402_1% 測量阻值是1.68K歐，圖紙上標示是590歐，怎么相差這么大？不過請放心這是控制輸出電流兩相總共54A的，符合這款的設計，這時CPU供電是1.096V就是論壇說的VBOOT=1.1V，起碼說明外圍元件沒問題，問題出在芯片或CPU身上，極有可能是95831的VID模塊壞，訂95831芯片回來試試。芯片回來后裝上，觸發上電第一次是要重啟一次的屬正�，F象，電流直上到1.3A時亮機，從觸發到亮機時CPU核心供電的變化是1.16V--1.14V--0.79V。

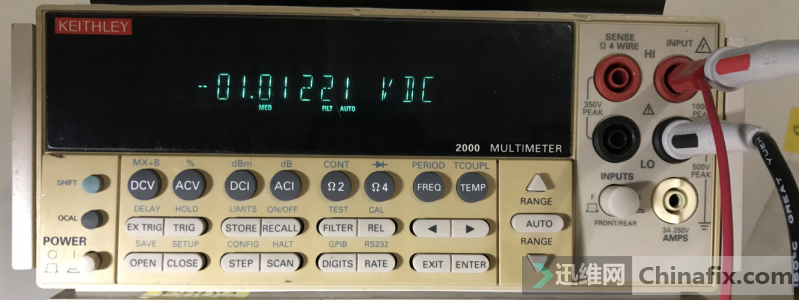

　　在鉭電容C115上測得的+VGFX_CORE 集顯供電的變化是：1.01V-0.45V。

　　至此，聯想Y470筆記本無法開機插電大短路故障維修結束。
