修到一張MS B150的板子, 板號MS-7996 1.3 , 故障現像是不出CPU供電.
電源管理芯片是 RT3606BC , 查芯片資料:
30腳VCC為芯片工作供電引腳,采用5V供電,帶欠壓檢測功能,此腳電壓低于4.34V芯片不工作;
52腳PVCC是一個功能供電腳,輸出MOS采用19V供電時此腳連接到5V(筆記本), 輸出MOS采用12V供電時此腳連接到12V供電(臺板);
44腳DVD是輸出MOS供電欠壓檢測腳,此腳電壓低于2V芯片不工作;
27腳是開啟, 此腳電壓高于0.7V開啟芯片工作;
芯片的工作流程為:
當30腳供電電壓高于4.34V, 44腳電壓高于2V, 27腳電壓高于0.7V; 芯片開啟工作,等待CPU的SVID信號到來,根據SVID信號輸出電壓.
測得芯片各腳電壓正常,根據芯片手冊查得16腳為工程測試腳, 此腳直接連接到5V時, 當30 52 44 27條件正常時會輸出一個0.8V的供電以測試芯片本身與引腳焊接不良問題;
MS這張板子上有個跳線,短接后16腳會連到5V供電;償試短接后,有輸出0.8V供電;(這兒需要注意,短接要在上電之前,上電之后再短接是不會出0.8供電的)
期間有個現象,在不短接跳線的正常情況下,點開機針后主板上電,然后點開關針5S強制關機,等待2S后再次點開機針就能正常出供電跑碼亮機,一斷拔掉ATX供電再重新連接后第一次點開機針不出CPU供電. 感覺與供電時序有關,第一次通電時主板上的電容存有余電,當強制關斷后第二次點開關針時就能按供電時序走,正常出供電.
接著查手冊,發現芯片有欠壓保護鎖定功能,當30腳VCC供電電壓低于3.95V, 44腳檢測到的電壓低于1.3V時芯片會進入欠壓保護并鎖定.
但測得芯片這幾個腳的電壓都正常.于是猜想有沒有可能芯片在上電的瞬間30腳 44腳電壓過低迫使芯片欠壓保護了,欠壓保護要生效需要芯片開啟了工作的狀態下.

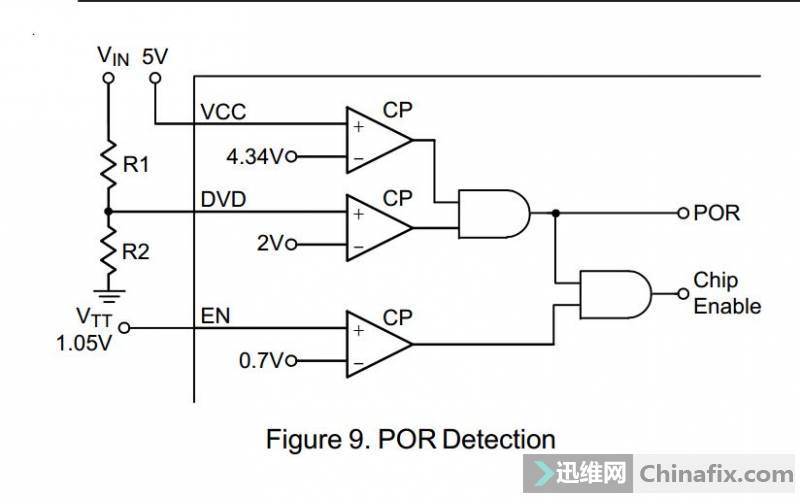

看芯片手冊發現了如下的芯片內部框圖:
開啟信號與保護信號在芯片內部分為兩路.說明這個芯片要正常工作開啟信號到來之前30腳的VCC供電與44腳的DVD電壓檢測都要達到要求.
猜想有沒有一種可能是在開啟信號提前于30腳與44腳的檢測信號之前到來, 當30腳與44腳的檢測信號到來之后芯片開啟工作,結果因為剛上電, 30腳與44腳的檢測信號電壓不穩迫使芯片進入欠壓保護鎖定狀態,當強制關機后第二次點開機針開機時,由于主板上的濾波電容還存有電所以能正常工作.

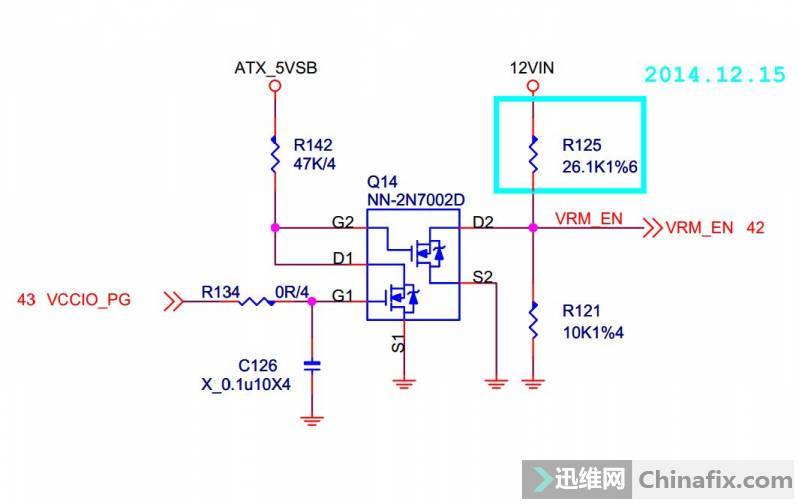

于是準備測試一下.找到主板圖紙電源管理芯片開啟部份,強制拉低電源管理芯片的EN,等上電后再使EN為高電平
在這兒我采用的辦法是短接G1到地,上電后測得電源管理芯片的開啟依然有3.3V. 想必到這兒大家都知道,這個2N7002復合管壞了,使電源管理芯片的開啟信號提前于30腳與44腳的檢測信號.
更換2N7002后故障排除.
在這總結一下, 這個電源管理芯片內部的供電檢測與開啟邏輯有要求.供電檢測穩定后才能發出開啟信號,不然芯片容易保護鎖定.
還有一個問題是個人的慣性思維,一般認為只要供電條件滿足,有了開啟信號芯片就應該能正常工作, 以前修CPU供電涉及到開啟信號不穩的情況都是直接拆了開啟控制管子完事,但碰到這種電源管理芯片的情況下不能簡單一拆了事.
貼子看似簡單,但維修其實花了不少時間的,期間換過電源管理芯片,換過頻率設定電阻,最后得于根據強制關機后再二次開機能正常出CPU供電并走碼亮機這個現象分析與假設才終于找到是EN的開啟控制管子損壞,造成EN信號提前發出.
上面貼子中短接G2到地, 是寫貼子時寫錯了,確實是短接G1到地,已經改正過來.
|
